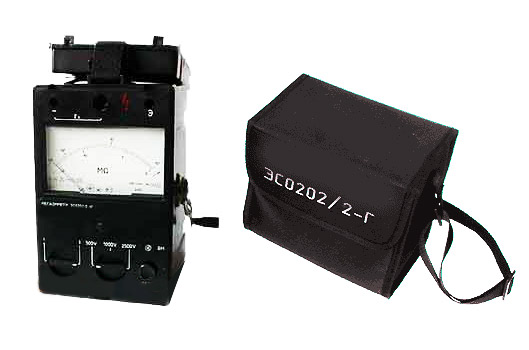

МЕГАОММЕТР ЭС0202/2Г

ЭС0202/2Г

ТЕХНИЧЕСКИЕ ДАННЫЕ	ЭС0202/2Г
Диапазон измерений, МОм	0 - 10000
Выходное напряжение, В	500 ± 50
	1000 ± 100
	2500 ± 250
Источник питания	От генератора

Примечание:

Класс точности 15, выраженный в виде относительной погрешности по ГОСТ8.401-80. Пределы допускаемых значений основной относительной погрешности равны + 15% от измеряемого значения. МЕГОММЕТР ЭС0202/2Г

ЭС0202/2Г — Предназначены для измерения сопротивления изоляции различных электроустройств не находящихся под напряжением.

Пределы допускаемых значений дополнительной погрешности мегомметров, вызванной протеканием в измерительной цепи токов промышленной частоте: 500мкА для ЭС0202/2Г, не должны превышать пределов основной относительной погрешности.

Время установления показаний не превышает 15 сек. Режим работы мегомметров прерывистый: измерение — 1 мин, пауза — 2 мин. Питание мегомметра ЭС0202/2Г осуществляется от встроенного электромеханического генератора. Энергопотребление от сети переменного тока, не более 10 ВА.

Скорость вращения рукоятки генератора должна быть (120 — 144) оборотов в минуту. Мегомметры ЭС0202/2Г сохраняют работоспособность при температуре окружающего воздуха от минус 30°С до плюс 50°С и относительной влажности 90% при температуре плюс 30°С. Рабочее положение — горизонтальное расположение плоскости шкалы.

Масса мегомметра без комплекта шнуров, не более 2,2 кг. Габаритные размеры мегомметров 166в130 в 200 мм.
