Индикаторы и указатели

Указатели низкого напряжения

Указатель низкого напряжения универсальный УННУ-40÷1000

Двухполюсный указатель, выполненный в особо прочном, защищенном от пыли и влаги корпусе, предназначен для определения наличия или отсутствия напряжения в электроустановках постоянного и переменного тока напряжением от 40 до 1000 В. Наличие напряжения индицируется с помощью светодиодов.

Технические характеристики указателя низкого напряжения универсального УННУ-40-1000

Диапазон рабочего напряжения, В	40÷1000
Напряжение индикации, В, не более	40
Ток, протекающий через указатель при напряжении 1000 В, мА, не более	10
Длительность протекания тока, с, не более	10
Длина соединительного провода, м, не менее	1,0
Длина неизолированной части контактов-наконечников, мм, не более	7,0
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -45 до +40 до 98
Габаритные размеры (в упаковке), мм, не более	170х80х30
Масса, г, не более	80
Срок службы, лет, не менее	5

Указатель низкого напряжения универсальный УННУ-40÷1000

---



Указатель низкого напряжения однополюсный УННО-25÷1000

Однополюсный указатель предназначен для определения наличия (отсутствия) фазного или наведенного напряжения переменного тока промышленной частоты в электроустановках и на линиях электропередачи напряжением до 1000 В, а также на линиях связи. Наличие напряжения индицируется с помощью светодиодов повышенной яркости и электромагнитного излучателя звука при непосредственном контакте с токоведущими частями электроустановок, находящихся под напряжением. Указатель выполнен в стеклопластиковом корпусе с резиновой рукояткой.

Технические характеристики указателя низкого напряжения однополюсного УННО-25÷1000

Диапазон рабочего напряжения, В	25 ÷ 1000
Напряжение индикации, В, не более	25
Ток, протекающий через указатель при напряжении 1000 В, мА, не более	0,5
Напряжение питания, В	3
Ток, потребляемый от элементов питания, мА, не более	50
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 98
Габаритные размеры (в упаковке), мм, не более	420х50х50
Масса, г, не более	200
Срок службы (кроме элементов питания), лет, не менее	5

Указатель низкого напряжения однополюсный УННО-25-1000

---



Указатель напряжения комбинированный линейный УНК-0,4(Л)

Двухполюсный указатель предназначен для определения наличия или отсутствия напряжения постоянного и переменного тока от 25 до 380 В на воздушных линиях электропередачи, а также определения полярности напряжения постоянного тока и фазы сети переменного тока. Наличие напряжения индицируется с помощью светодиодов повышенной яркости и пьезоизлучателя звука.

Технические характеристики указателя напряжения комбинированного линейного УНК-0,4(Л)

Диапазон рабочего напряжения, В	25÷380
Напряжение индикации, В, не более	25
Ток, протекающий через указатель при напряжении 380 В, мА, не более	10
Дискретные значения индицируемого напряжения, В	25, 50, 110, 220, 380
Длина соединительного провода, м, не менее	1,0
Длина съемных щупов, мм, не менее	420
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -45 до +40 до 98
Габаритные размеры (в упаковке), мм, не более	600х80х45
Масса, г, не более	300
Срок службы, лет, не менее	5

Указатель напряжения комбинированный линейный УНК-0,4(Л)

Указатель напряжения комбинированный линейный УНК-0,4(Л) с отсоединенными щупами

---



Указатель напряжения комбинированный УНК-0,4

Двухполюсный указатель предназначен для определения наличия или отсутствия напряжения постоянного и переменного тока от 12 до 380 В, определения полярности напряжения постоянного тока и фазы сети переменного тока, а также для проверки электрической цепи сопротивлением до 20 кОм. Наличие напряжения и электрической цепи индицируется с помощью светодиодов повышенной яркости и пьезоизлучателя звука. Корпус указателя выполнен из ударопрочного полистирола.

Технические характеристики указателя напряжения комбинированного УНК-0,4

Диапазон рабочего напряжения, В	12 ÷ 380
Напряжение индикации, В, не более	12
Ток, протекающий через указатель при напряжении 380 В, мА, не более	10
Дискретные значения индицируемого напряжения, В	12, 25, 50, 110, 220, 380
Время зарядки от сети 220-380 В, с, не более	20
Время сохранения заряда, час, не менее	12
Время непрерывной работы после одной зарядки, с, не менее	60
Длина соединительного провода, м, не менее	1,0
Длина неизолированной части контактов-наконечников, мм, не более	7,0
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -45 до +40 до 98
Габаритные размеры (в упаковке), мм, не более	250х80х40
Масса, г, не более	165
Срок службы, лет, не менее	5

Указатель напряжения комбинированный УНК-0,4

---

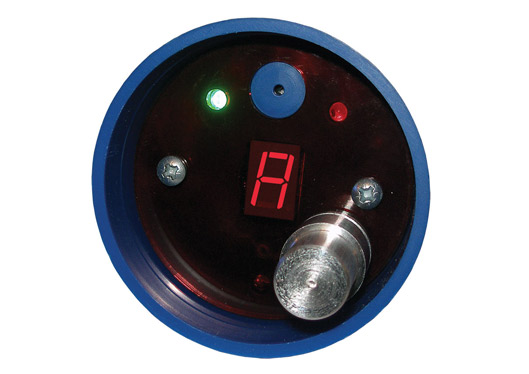

Указатель низкого напряжения и чередования фаз на напряжение 0,4 кВ УННЧФ-0,4

Указатель относится к основным средствам защиты от поражения электрическим током (электрозащитным средствам) и предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 0,4 кВ при непосредственной связи с этими частями. Кроме того, указатель позволяет определить чередование фаз A, B, C трехфазной сети напряжением 0,4 кВ промышленной частоты 50 Гц в однополюсном режиме.
Указатель представляет собой однополюсное устройство с визуальной и акустической индикацией и независимыми каналом определения наличия (отсутствия) напряжения и каналом определения чередования фаз. Работа указателя основывается на протекании емкостного тока.

Технические характеристики указателя низкого напряжения и чередования фаз на напряжения 0,4 кв

Номинальное напряжение электроустановки, кВ	0,4
Диапазон рабочих частот, Гц	48÷52
Диапазон определения наличия напряжения, В	от 25 до 500
Напряжение индикации указателя напряжения не более, В	25
Величина тока, протекающего через указатель при максимальном значении напряжения, не более, мА	0,5
Испытательное напряжение при проверке изоляции корпуса в течении 1 мин, В	550
Тип светового и звукового сигналов указателя напряжения	непрерывный
Частота звукового сигнала, кГц	2÷4
Громкость звукового сигнала не менее, Дб	75
Максимальное время определения фазы, с	15
Время индикации значения фазы, не менее, с	15
Напряжение встроенного источника питания, В	3 (два элемента типа «ААА»)
Сила тока, потребляемого указателем от элементов питания в режиме индикации, не более, мА	50
Сохранение характеристик при снижении напряжения встроенного источника питания до, В	2,4
Масса указателя без упаковки не более, г	170
Габаритные размеры указателя не превышают, мм	230х55х40
Длина неизолированной части контакта-наконечника не более, мм	7
Условия эксплуатации: температура окружающего воздуха: относительная влажность воздуха:	от -30 0С до +40 ОС; до 98% при 25 ОС;

Указатель низкого напряжения и чередования фаз на напряжение 0,4 кВ УННЧФ-0,4

---

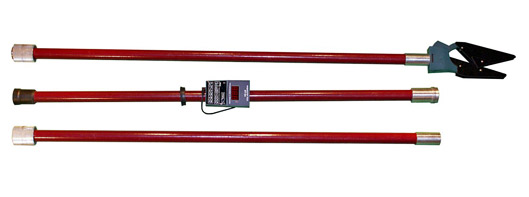

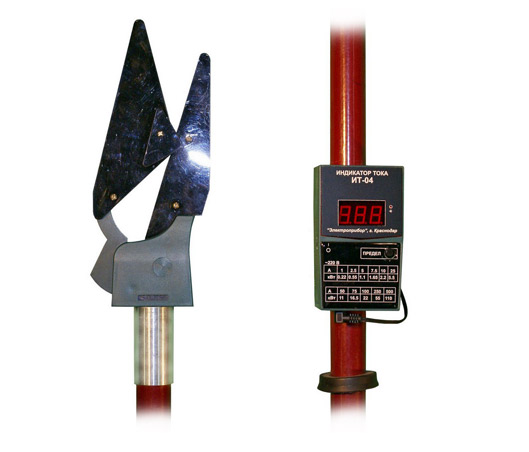

Индикатор тока ИТ-04

Предназначен для определения величины тока в проводах электрической сети на вводах в здания непосредственно с земли, без подъема на опору. Изолирующая штанга выполнена из стекло-пластикового профиля и состоит из трех частей, снабженных стыковочными узлами с накидными гайками для соединения их между собой. Контактный узел, узел крепления и провод с разъемом обеспечивают установку и подключение токовых клещей и устройства индикации. Соединительные провода находятся внутри изолирующей штанги.

При включении питания индикатора происходит автоматическая калибровка нуля, необходимая для получения требуемой точности показаний. Режим фиксации показаний индикатора позволяет сохранить измеренное значение тока после снятия токовых клещей с провода электрической сети.

Технические характеристики индикатора тока ИТ-04

Пределы индикации, А	500, 50.0, 5.00
Погрешность индикации тока, %, не более	5
Напряжение встроенного источника питания, В	3
Максимальная сила тока, потребляемого от элементов питания, мА	50
Габаритные размеры отдельных частей, мм, не более: токовые клещи устройство индикации изолирующая штанга № 1 изолирующая штанга № 2 изолирующая штанга № 3	260х100х35 120х70х45 50х2300 50х2200 50х2150
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 80
Масса кг, не более	5
Срок службы, лет, не менее	5

Индикатор тока ИТ-0,4

Индикатор тока ИТ-0,4

---



Прибор монтажника ПМ-01

Предназначен для проверки целостности цепей вторичной коммутации сопротивлением до 100 кОм (режим I) и до 10 Ом (режим II) при полном снятии с них напряжения, а также для индикации наличия напряжения переменного и постоянного тока от 6 до 380 В. Индикация цепи и наличия напряжения осуществляется с помощью светодиодов повышенной яркости и пьезокерамического излучателя звука. Прибор не предназначен для работы в качестве указателя напряжения в электрических цепях, заведомо находящихся под напряжением.

Технические характеристики прибора монтажника ПМ-01

Сопротивление вторичной цепи коммутации при проверке в режиме I, кОм	от 0 до 80 - 20
Сопротивление вторичной цепи коммутации при проверке в режиме II, Ом	от 0 до 10 - 3
Индицируемые значения напряжения постоянного и переменного тока частотой (45-65) Гц, В	от 6 до 380
Напряжение встроенного источника питания, В	3
Максимальная сила тока, потребляемого от элементов питания, мА, не более: при работе в режиме индикации напряжения при работе в режиме I при работе в режиме II в нерабочем режиме	5 5 100 1 мкА
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 80
Габаритные размеры без соединительного провода, мм, не более:	225х55х40
Длина соединительного провода, м, не менее	1,5
Длина неизолированной части контакта-наконечника прибора, мм, не более	7
Длина неизолированной части контакта-наконечника однополюсной вилки, мм, не более	20
Масса кг, не более	0,18
Срок службы, лет, не менее	5

Прибор монтажника

Индикатор тока ИТ-0,4

---



Указатели высокого напряжения

Сигнализатор напряжения бесконтактный индивидуальный СНБИ 6÷10 кВ

Предназначен для предупреждения человека о наличии напряжения при его приближении к проводам ВЛ и мачтовых трансформаторных подстанций на опасное (недопустимое по правилам техники безопасности) расстояние. Наличие напряжения индицируется прерывистым звуковым сигналом. Включается автоматически при установке на каску. Имеет режим самоконтроля.

Технические характеристики сигнализатора напряжения бесконтактного индивидуального СНБИ 6÷10

Номинальное напряжение электроустановки, кВ	6÷10
Чувствительность (расстояние между сигнализатором и ближайшим проводом, находящимся под напряжениям 6 кВ), м, не менее	2
Напряжение питания, В	3
Ток, потребляемый от элементов питания, мА, не более	5
Громкость звукового сигнала, дБ, не менее	70
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 98
Габаритные размеры (в упаковке), мм, не более	95х40х48
Масса, г, не более	75
Срок службы, лет, не менее	5

Сигнализатор напряжения бесконтактный индивидуальный

---



Сигнализатор высокого напряжения для работы с земли СВНЗ

Предназначен для предупреждения человека о наличии напряжения при его приближении к проводам ВЛ и мачтовых трансформаторных подстанций путем дистанционного определения наличия напряжения с поверхности земли. Наличие напряжения индицируется прерывистым звуковым сигналом. Сигнализатор относится к вспомогательным средствам защиты.

Технические характеристики сигнализатора высокого напряжения для работы с земли СВНЗ

Номинальное напряжение электроустановки, кВ	6 и выше
Чувствительность (расстояние между сигнализатором и ближайшим проводом, находящимся под напряжениям 6 кВ), м, не менее	6
Напряжение питания, В	3
Ток, потребляемый от элементов питания, мА, не более	5
Громкость звукового сигнала, дБ, не менее	70
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 80
Габаритные размеры, мм, не более	39х95
Масса, г, не более	50

Сигнализатор высокого напряжения для работы с земли СВНЗ

---



Указатели высокого напряжения УВН(СЗ)-6÷10 и УВН(СЗ)-35

Однополюсные указатели предназначены для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок 6÷10 кВ и 35 кВ переменного тока промышленной частоты при непосредственном контакте с этими частями. Наличие напряжения индицируется с помощью светодиодов повышенной яркости и электромагнитного излучателя звука. В транспортном положении рабочая часть с электронной схемой помещается внутри изолирующей части, чем достигается компактность изделия и защита рабочей части от механических повреждений.

Технические характеристики указателей высокого напряжения УВН(С3)6-10 и УВН(С3)-35

Тип указателя	УВН(С3)-6÷10	УВН(С3)-35
Номинальное напряжение электроустановки, кВ	6÷10	35
Напряжение индикации, кВ, не более	1,3	8,75
Время появления первого сигнала, с, не более	1
Длина изолирующей части, мм, не менее	240	560
Длина рукоятки, мм, не менее	120	140
Напряжение питания, В	3
Ток, потребляемый от элементов питания, мА, не более	50
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 98
Габаритные размеры, мм, не более в рабочем состоянии в собранном виде	42х800 42х420	42х1200 42х755
Масса, кг, не более	0,42	0,6
Срок службы, лет, не менее	5

УВН(СЗ)-6÷10

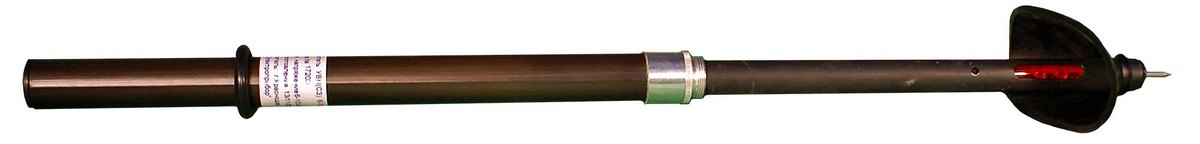

УВН(СЗ)в-6÷10 с винтовым соединением

---

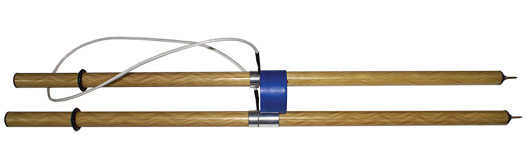

Указатели высокого напряжения для фазировки УВНсТФ-6÷10 и УВНсТФ-35

Двухполюсные указатели предназначены для фазировки кабельных, воздушных линий и трансформаторов в электроустановках напряжением 6÷10 кВ и 35 кВ переменного тока промышленной частоты. Наличие напряжения индицируется с помощью светодиодов повышенной яркости. В транспортном положении рабочие части помещается внутри изолирующих частей, чем достигается компактность изделия и защита рабочих частей от механических повреждений.

Технические характеристики указателей высокого напряжения УВНсТФ-6÷10 и УВНсТФ-35

Тип указателя	УВНсТФ-6÷10	УВНсТФ-35
Номинальное напряжение электроустановки, кВ	6÷10	35
Напряжение индикации по схеме согласного включения, кВ, не менее: при напряжении электроустановки 6 кВ при напряжении электроустановки 10 кВ при напряжении электроустановки 35 кВ	7,6 12,7 —	— — 40
Напряжение индикации по схеме встречного включения, кВ, не менее: при напряжении электроустановки 6 кВ при напряжении электроустановки 10 кВ при напряжении электроустановки 35 кВ	1,5 2,5 —	— — 20
Длина соединительного провода, м, не менее	1
Длина изолирующей части, мм, не менее	240	800
Длина рукоятки, мм, не менее	120	140
Напряжение питания, В	3
Ток, потребляемый от элементов питания, мА, не более	20	20
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 98
Габаритные размеры, мм, не более в рабочем состоянии в собранном виде	42х800 42х420	42х1800 42х1000
Масса, кг, не более	0,8	1,5
Срок службы, лет, не менее	5

УВНсТФ-6÷10

---

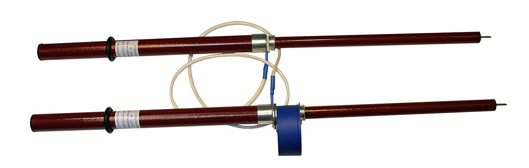

Указатель высокого напряжения для фазировки с цифровой индикацией УВНсТФ-10И

Двухполюсный указатель предназначен для фазировки и определения разности фазируемых напряжений кабельных, воздушных линий и трансформаторов в электроустановках напряжением 6÷10 кВ переменного тока промышленной частоты. Указатель может также использоваться как двухполюсный указатель с цифровой индикацией напряжения в сетях 0,4÷6÷10 кВ и напряжения шага.

Технические характеристики указателя высокого напряжения УВНсТФ-10И

Номинальное напряжение электроустановки, кВ	0,4÷6÷10
Пределы индикации напряжения, кВ	1,5; 15
Выбор предела индикации	автоматический
Число десятичных разрядов индикации	3
Длина соединительного провода, м, не менее	1
Длина изолирующей части, мм, не менее	240
Длина рукоятки, мм, не менее	120
Напряжение питания, В	3
Ток, потребляемый от элементов питания, мА, не более	100
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 98
Габаритные размеры, мм, не более в рабочем состоянии в собранном виде	42х800 42х420
Масса, кг, не более	0,8
Срок службы, лет, не менее	5

УВНсТФ-10И

УВНсТФ-10И

---

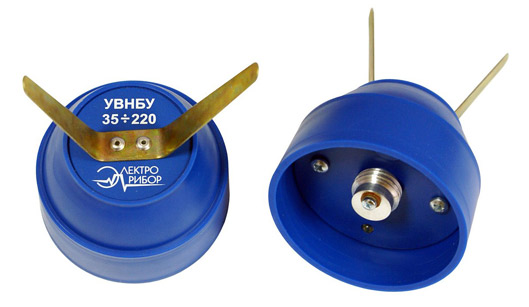

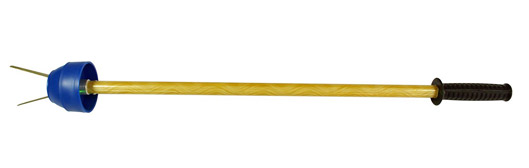

Указатели высокого напряжения бесконтактные универсальные УВНБУ-6÷35 и УВНБУ-35÷220

Предназначены для определения наличия (отсутствия) напряжения на токоведущих частях электрических сетей переменного тока 6÷35 кВ и 35÷220 кВ при непосредственной связи с этими частями (контактный способ). Дополнительной функцией указателя является определение наличия (отсутствия) напряжения без непосредственной связи с токоведущими частями (бесконтактный способ). Используются со специальными универсальными штангами. Наличие переменного напряжения индицируется звуковым и световым сигналами. Имеют режим автоматического самоконтроля и индикацию разряда батареи.

Технические характеристики указателей высокого напряжения УВНБУ-6-35 и УВНБУ-35-220

Тип указателя	УВНБУ-6÷35	УВНБУ-35÷220
Номинальное напряжение электроустановки, кВ	6÷35	35÷220
Напряжение индикации в контактном режиме, кВ, не более	1,5	8,75
Расстояние срабатывания в бесконтактном режиме (в зависимости от величины напряжения), см	5÷40	5÷60
Звуковой сигнал в контактном режиме	непрерывный
Звуковой сигнал в бесконтактном режиме	прерывистый
Напряжение питания, В	3
Ток, потребляемый от элементов питания, мА, не более	80
Громкость звукового сигнала, дБ, не менее	70
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 98
Габаритные размеры, мм, не более	80х150	80х220
Масса, кг, не более	0,35
Срок службы, лет, не менее	5

УВНБУ-6÷35

УВНБУ-6÷35

УВНБУ-6÷35

---

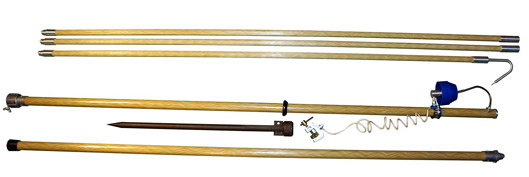

Указатель напряжения универсальный УВНБУ-1

Предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электрических сетей переменного тока 0,4 кВ при непосредственной связи с этими частями и с землей (контактный двухполюсный режим). Наличие переменного напряжения индицируется звуковым и световым сигналами. Имеет режим автоматического самоконтроля. Применяется в комплекте с переносным заземлением ЗПЛ-10/З.

Технические характеристики указателя высокого напряжения УВНБУ-1

Номинальное напряжение электроустановки, В	до 500
Напряжение индикации, В, не более	50
Ток, протекающий через указатель при напряжении 500 В, мА, не более	5
Звуковой сигнал в контактном режиме	непрерывный
Напряжение питания, В	3
Ток, потребляемый от элементов питания, мА, не более	80
Громкость звукового сигнала, дБ, не менее	70
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 98
Габаритные размеры, мм, рабочая часть №1 с контактом-наконечником, не менее рабочая часть №2, не менее рабочая часть №3 с индикаторной частью и контактным проводом, не более изолирующая часть №1 с контактным узлом, не менее изолирующая часть №2 с рукояткой, не менее заземляющий провод, не менее	24х2000 24х2000 80х100 58х2100 58х2100 12000
Масса, кг, не более	4
Срок службы, лет, не менее	5

УВНБУ-1

УВНБУ-1

---

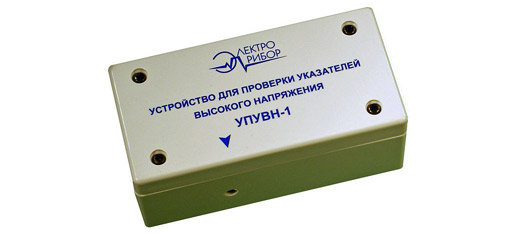

Устройство для проверки указателей высокого напряжения УПУВН-1

Предназначено для проверки в процессе эксплуатации рабочих частей указателей высокого напряжения, работающих по принципу протекания емкостного тока, а также бесконтактных указателей высокого напряжения.

Технические характеристики устройства проверки указателей высокого напряжения УПУВН-1

Амплитуда выходного напряжения, В	800—1000
Частота выходного напряжения, кГц	6—10
Напряжение питания, В	3
Ток, потребляемый от элементов питания, мА, не более	200
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 98
Габаритные размеры, мм, не более	35х95
Масса, кг, не более	0,1
Срок службы, лет, не менее	5

Устройство проверки указателей высокого напряжения

---



Указатель высокого напряжения и чередования фаз на напряжение 6÷10 кв УВНЧФ-6÷10

Указатель относится к основным средствам защиты от поражения электрическим током (электрозащитным средствам) и предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 6÷10 кВ при непосредственной связи с этими частями. Кроме того, указатель позволяет определить чередование фаз A, B, C трехфазной сети напряжением 6÷10 кВ промышленной частоты 50 Гц в однополюсном режиме.
Указатель представляет собой однополюсное устройство с визуальной и акустической индикацией и независимыми каналом определения наличия (отсутствия) напряжения и каналом определения чередования фаз. Работа указателя основывается на протекании емкостного тока.

Технические характеристики указателя высокого напряжения и чередования фаз на напряжения 6-10 кв

Номинальное напряжение электроустановки, кв	6÷10
Диапазон рабочих частот, Гц	48÷52
Напряжение индикации указателя напряжения не более, кв	1,5
Время появления первого сигнала указателя напряжения после прикосновения к токоведущей части, находящейся под напряжением, равным 90% номинального фазного, не более, с	1,5
Тип светового и звукового сигналов указателя напряжения – прерывистый с одновременным включением и выключением обоих светодиодов и частотой следования не менее, Гц	1
Частота звукового сигнала, кГц	2÷4
Громкость звукового сигнала не менее, дБ	75
Максимальное время определения фазы, с	15
Время индикации значения фазы — не менее, с	15
Напряжение встроенного источника питания, В	3 (два элемента типа «ААА»)
Сила тока, потребляемого указателем от элементов питания в режиме индикации, не более, мА	100
Сохранение характеристик при снижении напряжения встроенного источника питания до, В	2,4
Масса указателя без упаковки не более, кг	1
Габаритные размеры указателя не более, мм	100х650
Условия эксплуатации: температура окружающего воздуха, оС: относительная влажность воздуха при 25 о, %:	от -30 до +40 до 98С;

Устройство проверки указателей высокого напряжения

---



Устройство поиска повреждений электрических цепей УППЭС 6-10

Высоковольтный однополупериодный выпрямитель переменного тока частотой 50 (60) Гц с индикацией дискретных значений величины тока 3; 15; 20; 25; 30 и 35 мА с помощью точечных светодиодов и цифровой индикацией значений величины тока 0-75 мА или напряжения 0-10 кВ с помощью трехразрядного семисегментного индикатора. При протекании тока через устройство точечные светодиоды светятся независимо от включения питания.
При включенном напряжении питания цифровой индикатор, в зависимости от выбранного режима индикации I или U, индицирует величину тока, протекающего через устройство или значение напряжения между токоведущими частями электроустановки, к которым подключено устройство.

Технические характеристики устройства поиска повреждений электрических цепей УППЭС 6-10

Рабочее напряжение, кВ	6÷10
Диапазониндикации величины тока точечными светодиодами, мА	0-35
Диапазон индикации величины тока цифровым индикатором, мА	0-75
Диапазон индикации напряжения цифровым индикатором, кВ	0-10
Погрешность индикации тока и напряжения, не более, %	±10
Напряжение питания, В	3
Максимальный потребляемый ток, мА	100
Общая длина, мм, не более	1020
Диаметр штанг, мм	30
Масса, кг, не более	1,5

Устройство поиска повреждений электрических цепей

---
