Кабелепрокол

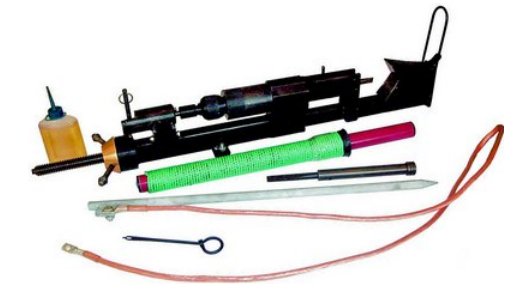

Устройство для прокола кабеля пиротехническое УПКП-1М

Предназначено для индикации отсутствия напряжения на ремонтируемом кабеле до 10 кВ, расположенном в траншее, канале, перед его разрезкой, путем прокола и закорачивания всех жил разных фаз между собой и на землю, с целью защиты оператора от возможного действия электрической дуги тока короткого замыкания. Прокол осуществляется посредством колющего элемента, движущегося за счет энергии пороховых газов монтажного пиропатрона типа МПУ-1 (МПУ-2). Ударно-спусковой механизм приводится в действие дистанционно с помощью изолирующего шнура.

Устройство снабжено индикатором окончания прокола. За счет большой скорости прохождения колющего элемента через кабель защита трансформатора срабатывает без образования электрической дуги. Тем самым обеспечивается многократное использование кабелепрокола, даже если прокол осуществляется на неотключенной линии. В комплект поставки входят запасной колющий элемент-поршень и шомпол.

Номинальное напряжение прокалываемого кабеля, кВ	0,4?6?10
Диаметр прокалываемого кабеля (кроме кабеля, бронированного стальной проволокой), мм	от 35 до 80
Длина изолирующего шнура, мм, не менее	10 000
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -45 до +45 до 80
Габаритные размеры, мм, не более: рабочий орган заземляющее устройство	130х160х1200 2040х85х600
Масса, кг, не более	12
Срок службы, лет, не менее	5
