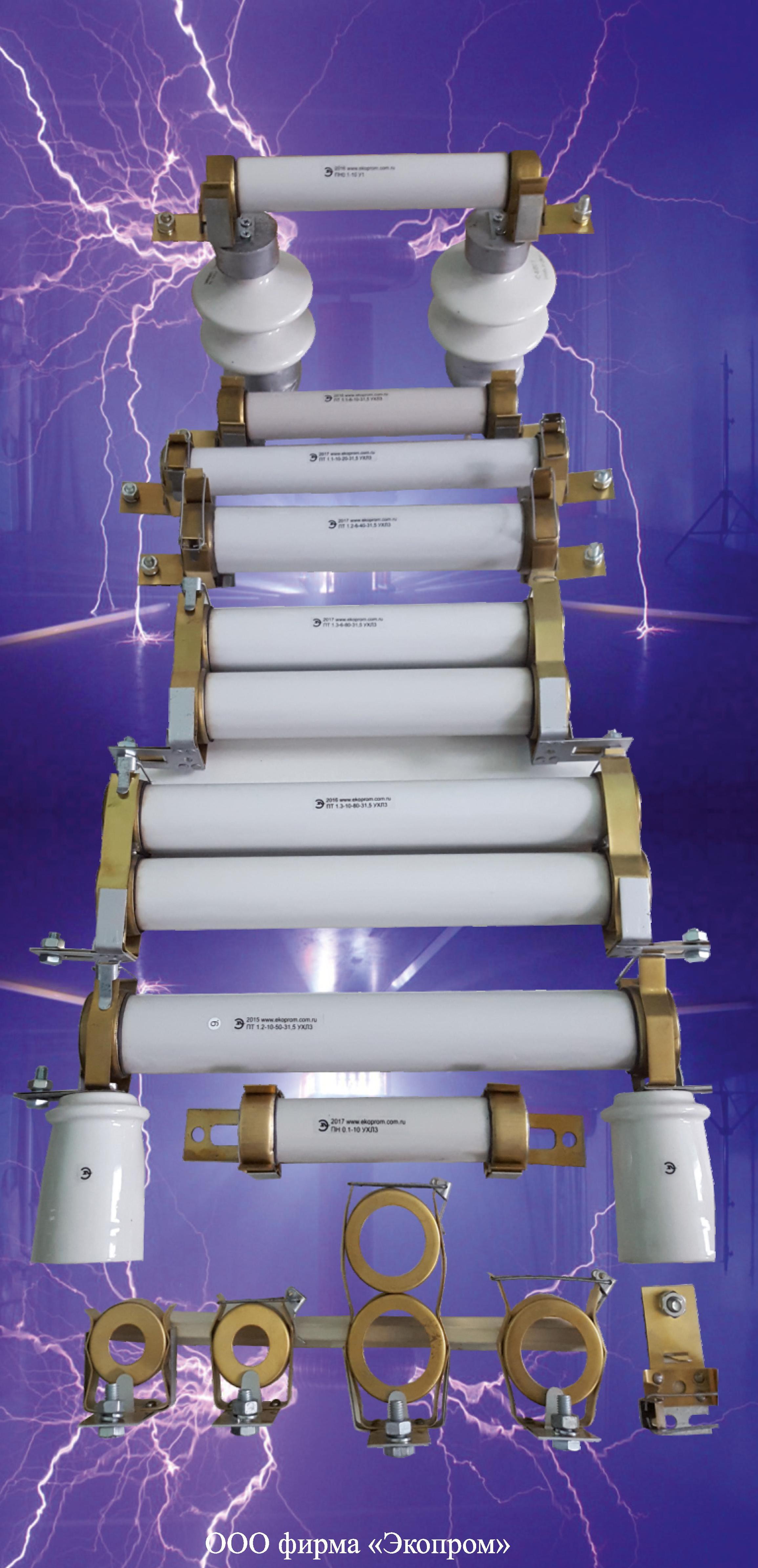

Предохранители высоковольтные и патроны токоограничивающие типа ПКТ, ПКН изготавливаются по ГОСТ 2213-79( В наличие весь токовый ряд, отгрузка на следующий день после оплаты)

Изготавливаются по ГОСТ 2213-79

Электрические характеристики и габаритные размеры патронов.

Предохранители и патроны предназначены для защиты трансформаторов, кабельных и воздушных линий, а также трансформаторов напряжения в сетях трехфазного переменного тока частоты 50 и 60 Гц с номинальным напряжением от 3 до 35 кВ.

Предохранители (ПКТ) и патроны (ПТ) предназначены для эксплуатации в районах с умеренным климатом, в условиях предусмотренных для климатического исполнения "У" категории размещения 1 (вид исполнения У1), с умеренным и холодным климатом для климатического исполнения УХЛ категории размещения 3 (вид исполнения УХЛЗ), и удовлетворяют требованием ГОСТ 15150-69 и ГОСТ 15543-70, в части воздействия климатических факторов внешней среды.

Патроны предохранителей (ПКТ) изготавливаются из фарфоровой трубы, колпака латунного, медного луженого плавкого элемента и кварцевого наполнителя, патроны ПТ могут изготавливаться, с местным указателем срабатывания или без него;

Патроны (ПТ) сертифицированы

Типоисполнение патрона	Uном., кВ	Iном., А	Iоткл., кА	Длина патрона, мм	Диаметр колпака, мм
ПТ 1.1	10	2;3,2;5;8;10; 16;20;31,5	12,5;31.5	412	55
ПТ 1.1	6	2;3,2;5;8;10; 16;20;31,5	20;40	312	55
ПТ 1.2	10	31,5;40;50	12,5;31.5	464	72
ПТ 1.2	6	31,5;40;50;80	31,5;20	364	72
ПТ 1.3	10	80;100	12,5;20;31.5	464	72
ПТ 1.3	6	80;100;160;	20;31.5	364	72
ПТ 1.4	10	100;160;200	12,5;20;31.5	464	72
ПТ 1.4	6	160;200;315	20;31.5	364	72
ПН-0.1	6;10	-	-	212	55

Подготовка и монтаж предохранителей.

Перед монтажом необходимо произвести:

1. Соответствие параметров, указанных в маркировке патрона предохранителя, условиям эксплуатации.
2. Отсутствие трещин на изоляционной фарфоровой трубке патрона, изоляторах.
3. Измерить электрическое сопротивление заменяемого элемента.
4. Установить опорные изоляторы и контакты, выдержав размеры, указанные для конкретного типа исполнения
5. Оси симметрии контактов одного полюса после монтажа должны совпадать.
6. Подсоединить подводящую шину к планке контактного вывода.
7. Проверить перед установкой патрона в контакты размер между наружными сторонами концов скобы, равный (55±1) мм у предохранителей ПКН 001 и ПКТ 101 и (70±2) мм у предохранителей ПКТ 102 . При необходимости установить этот размер поджатием или разведением концов скобы.
8. Установить патрон в контакты, медленно вжимая его до полного обхвата губками колпака патрона.
   В предохранителях ПКТ 102, ПКТ 103 и ПКТ 104 после установки патрона защелкнуть замок -скобу.

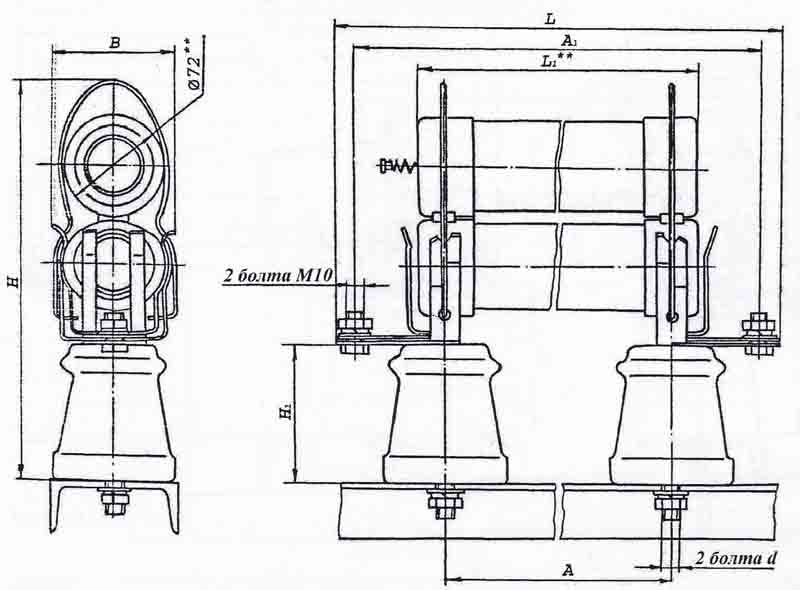

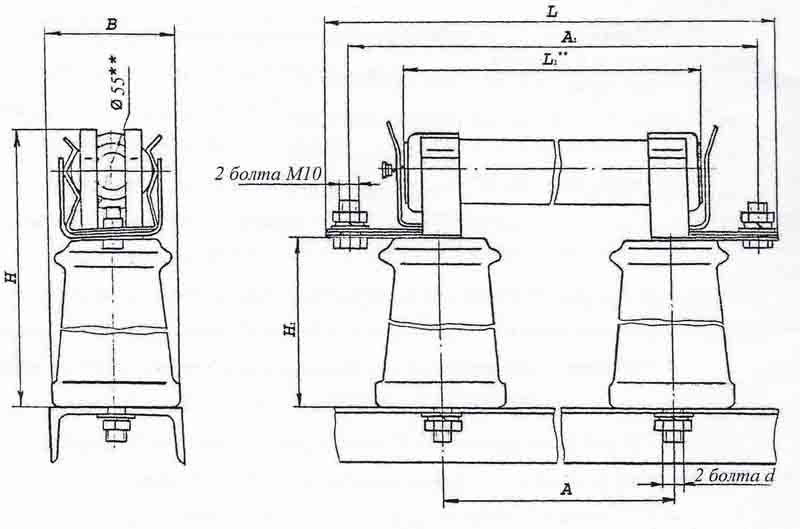

Габаритные, установочные и присоединительные размеры предохранителей ПКТ 101,102,103 (исполнение УЗ)

1 - патрон; 2 - контакт; 3 - изолятор; а - два болта

Тип	Размеры, мм								Масса, кг
	L	L1	A	A1	H	H1	B	d
ПКТ 101-6	420	312	396±2	285±1	176	109±2	77	10	3,9 (1,4)*
ПКТ 101-10	520	412	496±2	385±1	196	120±2	82	10	4,9 (1,8)*
ПКТ 102-6	466	364	330±1	442±2	215	100±1	84	М10	5,0 (2,3)*
ПКТ 102-10	566	464	430±1	542±2	235	120±1	84	М10	6,3 (2,91)*
ПКТ 103-6	466	364	330±1	442±2	290	100±1	84	М10	7,3 (4,5)*
ПКТ 103-10	566	464	430±1	542±2	310	120±1	84	М10	9,2 (5,8)*

*В скобках указана масса заменяемого элемента предохранителя
